Inverter Kopresora-Kondensātora āra bloki (R410A), aukstums/siltums, 5-26kW

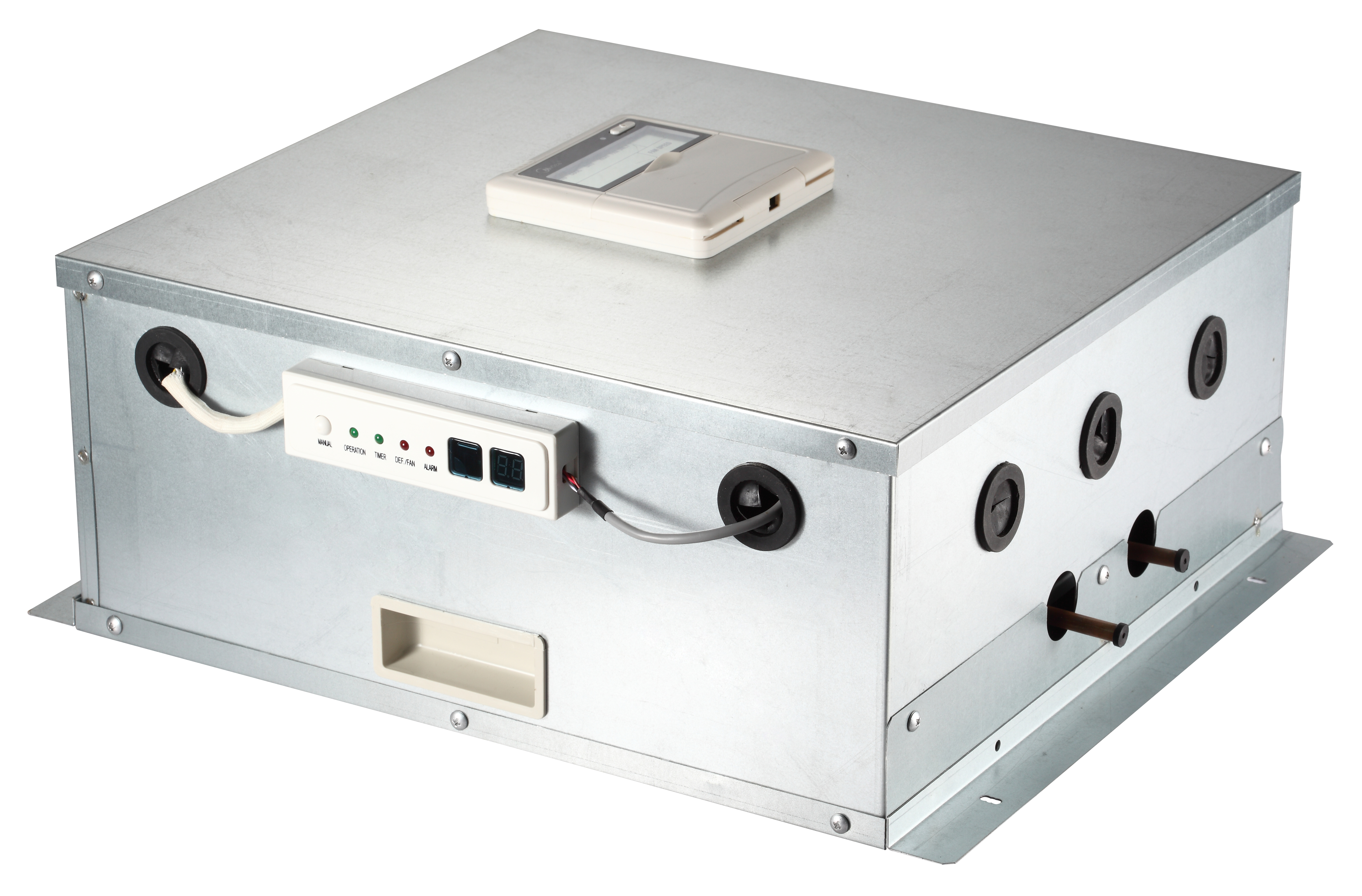

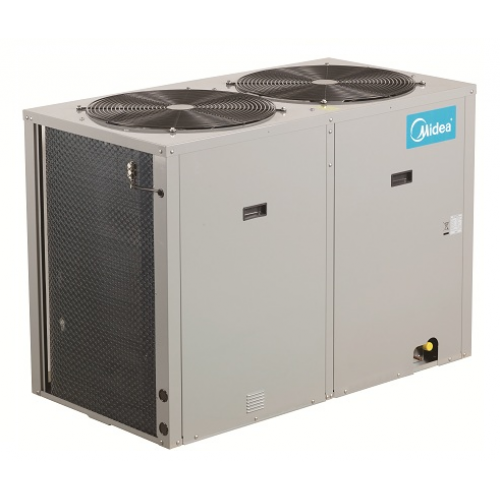

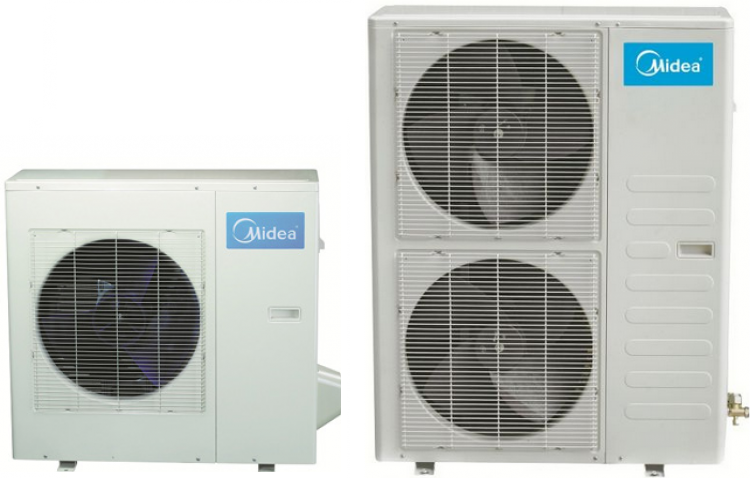

AHUKZ侧 斜 MCCU MCCU



Modelis Outdoor     MDV-V80W/N1 MDV-V105W/N1-B MDV-V140W/N1 MDV-V160W/N1
Modelis Indoor AHUKZ-01 AHUKZ-02
Dzesēšanas jauda kW 8,0 10,5 14,0 16,0
Sildišanas jauda kW 9,0 12,2 15,0 17,5
Patērētā enerģija kW 2,56 3,65 4,61 5,50
Trokšņu līmenis 1 m attālumā dB(A) 57/54 57/54 50 52
Izmēri outdoor (WxHxD) mm 895x862x355 990x966x354 887x1245x360 887x1245x360
Svars outdoor (netto) kg 66 78 108 125
Izmēri indoor (WxHxD) mm 485x395x205
Svars indoor (netto) kg 25 30
Cauruļu šķērsgriezums Škidrums/ gāze in 3/8″ + 5/8″ 3/8″ + 5/8″ 3/8″ + 3/4″ 3/8″ + 3/4″
Aukstumaģents R410A R410A R410A R410A
Trases garums bez papildus uzpildes m 5 5 5 5
Aukstumaģenta papildināšanas daudzums gr/m 60 60 60 60
Maksimālais trases garums m 100 100 100 100
Maksimālā augstumu starpība starp blokiem m 20 20 20 20
Āra temperatūru darba diapazons °C  -15 ÷ +43/ -15 ÷ +21  -15 ÷ +43/ -15 ÷ +21  -15 ÷ +43/ -15 ÷ +21  -15 ÷ +43/ -15 ÷ +21
Elektro instalācija Darba strāva V/Ph/Hz 220/1/50 220/1/50 220/1/50 220/1/50
Strāvas pievads Bloks āra āra āra āra
Barošanas kabelis mm² 3×2,5 3×2,5 3×2,5 3×2,5
Saziņas kabelis mm² 3×1,0 3×1,0 3×1,0 3×1,0
Modelis Outdoor     MDV-V180W/DRN1 MDV-V200W/DRN1 MDV-V224W/DRN1 MDV-V260W/DRN1
Modelis Indoor     AHUKZ-02
Dzesēšanas jauda kW 18,0 20,0 22,4 26,0
Sildišanas jauda kW 19,0 22 24,5 28,5
Patērētā enerģija kW 2,41 3,65 4,61 5,50
Trokšņu līmenis 1 m attālumā dB(A) 47 49 50 52
Izmēri (WxHxD) mm 900x1227x320 1120x1558x400 1120x1558x400 1120x1558x400
Svars (netto) kg 107 137 147 147
Izmēri indoor (WxHxD) mm 485x395x205
Svars indoor (netto) kg 30
Cauruļu šķērsgriezums Škidrums/ gāze in 3/8″ + 3/4″ 3/8″ + 3/4″ 3/8″ + 3/4″ 3/8″ + 1″
Aukstumaģents R410A R410A R410A R410A
Trases garums bez papildus uzpildes m 5 5 5 5
Aukstumaģenta papildināšanas daudzums gr/m 60 60 60 60
Maksimālais trases garums m 100 100 100 100
Maksimālā augstumu starpība starp blokiem m 20 20 20 20
Āra temperatūru darba diapazons °C  -15 ÷ +43/ -15 ÷ +21  -15 ÷ +43/ -15 ÷ +21  -15 ÷ +43/ -15 ÷ +21  -15 ÷ +43/ -15 ÷ +21
Elektro instalācija Darba strāva V/Ph/Hz 400/3/49 400/3/50 400/3/50 400/3/50
Strāvas pievads Bloks āra āra āra āra
Barošanas kabelis mm² 3×2,5 5×2,5 5×2,5 5×2,5
Saziņas kabelis mm² 3×1,0 3×1,0 3×1,0 3×1,0



Modelis Iekštelpu bloks KA8245 KA8245
  Āra bloks MOB30U-18HFN1 MOCA30U-24HFN1
Dzesēšanas jauda kW 5,3 (2,1~6,4) 7,1 (2,8~8,4)
Sildīšanas jauda kW 6,0 (2,4~7,2) 7,6 (3,2~9,6)
Patērētā enerģija Dzesēšana kW 1,63 (0,76~2,28) 2,19 (1,00~3,01)
Sildīšana kW 1,64 (0,78~2,33) 2,09 (1,04~3,13)
SEER (Dzesēšana) W/W 6,4 6,7
SCOP (Sildīšana) W/W 3,8 3,8
Energoefektivitātes klase Dzesēšana/sildīšana A/A A/A
Trokšņu līmenis 1 m attālumā Iekštelpu bloks dB(A) 32/35/44 40/43/45
Āra bloks dB(A) 51 53
Izmēri (WxHxD) Iekštelpu bloks mm 100x 200 x50 100x 200 x50
Āra bloks mm 842x755x324 895x862x313
Svars (netto) Iekštelpu bloks kg 1 1
Āra bloks kg 47 63
statiskais spiediens Pa 70 70
Cauruļu šķērsgriezums Škidrums/ gāze colla 1/4″ + 1/2″ 3/8″ + 5/8″
Aukstumaģents R410A R410A
Aukstumaģenta daudzums ( uzpildīts līdz) Gr(m) 1400 (5) 1900 (5)
Aukstumaģenta papildināšanas daudzums gr/m 50 65
Maksimālais trases garums m 25 25
Maksimālā augstumu starpība starp blokiem m 15 15
Āra temperatūru darba diapazons Dzesēšana/sildīšana °C  -15÷50/

-15 ÷ 24

 -15÷50/

-15 ÷ 24

Elektroinstalācija Darba strāva V/Ph/Hz 230/1/50 230/1/50
Strāvas pievads Bloks āra/ iekštelpu āra/ iekštelpu
Barošanas kabelis mm² 3×1,0/3×2,5 3×1,0/3×2,5
Saziņas kabelis mm² 3×0,5 (ekr.) 3×0,5 (ekr.)



Modelis Iekštelpu bloks KA8245 KA8245 KA8245
  Āra bloks MOD30U-36HFN1 MOE30U-48HFN1 MOE30U-55HFN1
Dzesēšanas jauda kW 10,5 (4,1~12,3) 14,0 (5,1~15,1) 16,0 (5,6~16,9)
Sildīšanas jauda kW 12,0 (5,0~15,1) 15,0 (5,9~17,6) 17,5 (6,7~20,2)
Patērētā enerģija Dzesēšana kW 3,25 (1,45~4,39) 4,35 (1,84~5,53) 4,99 (2,07~6,22)
Sildīšana kW 3,31 (1,62~4,87) 4,16 (1,90~5,71) 4,85 (2,20~6,59)
SEER (Dzesēšana) W/W 6 3,21(EER) 3,21(EER)
SCOP (Sildīšana) W/W 3,8 3,8 3,8
Energoefektivitātes klase Dzesēšana/sildīšana A/A A/A A/A
Trokšņu līmenis 1 m attālumā Iekštelpu bloks dB(A) 42/44/46 43/45/47 43/45/47
Āra bloks dB(A) 55 59 59
Izmēri (WxHxD) Iekštelpu bloks mm 100x 200 x50 100x 200 x50 100x 200 x50
Āra bloks mm 990x966x354 940x1245x360 940x1245x360
Svars (netto) Iekštelpu bloks kg 1 1 1
Āra bloks kg 88 115 115
statiskais spiediens Pa 80 100 100
Cauruļu šķērsgriezums Škidrums/ gāze colla 3/8″ + 5/8″ 3/8″ + 5/8″ 3/8″ + 5/8″
Aukstumaģents R410A R410A R410A
Aukstumaģenta daudzums ( uzpildīts līdz) Gr(m) 2900 (5) 3250 (5) 3200 (5)
Aukstumaģenta papildināšanas daudzums gr/m 120 120 120
Maksimālais trases garums m 30 50 50
Maksimālā augstumu starpība starp blokiem m 20 25 25
Āra temperatūru darba diapazons Dzesēšana/sildīšana °C  -15÷50/      -15 ÷ 24  -15 ÷ 50/    -15 ÷ 24  -15 ÷ 50/                     -15 ÷ 24
Elektroinstalācija Darba strāva V/Ph/Hz 400/3/50 400/3/50 400/3/50
Strāvas pievads Bloks āra/ iekštelpu āra/ iekštelpu āra/ iekštelpu
Barošanas kabelis mm² 3×1,0/5×2,5 3×1,0/5×2,5 3×1,0/5×2,5
Saziņas kabelis mm² 3×0,5 (ekr.) 3×0,5 (ekr.) 3×0,5 (ekr.)
